Vstavané váhy do zdvíhacích zariadení (žeriavov)
Váhou vstavanou priamo do zdvíhacieho zariadenia je myslená taká konštrukcia váhy, kedy mechanické aj elektronické časti váhy sa stávajú pevnou a neoddeliteľnou súčasťou existujúceho (či nového) zdvíhacieho zariadenia . Časti potrebné na zabudovanie snímačov sily a ďalšej elektroniky sa konštrukčne prispôsobia existujúcemu zdvíhaciemu zariadeniu. Ide teda o principiálne typizovaný vážiaci systém s konštrukčnými úpravami prispôsobenými danému zdvíhaciemu zariadeniu.
- Jedná sa o riešenie váh na mieru na staré aj nové žeriavy.
- Váha sa stáva súčasťou zdvíhadla. Vo väčšine prípadov neznižuje oproti závesným váham zdvih, nie je nutné ich oproti závesným váham dobíjať - napája sa priamo zo žeriava.
- Má výrazne komfortnejšie užívateľské vlastnosti oproti závesným váham - veľkoplošné displeje s výbornou čitateľnosťou, ovládacie panely v kabíne žeriavnika .
- Veľká škála možností komunikácie s nadriadeným PLC mimo žeriav.
- Možnosť dodania váh aj v "obchodnom" prevedení (stanovené meradlo).
- Možnosť funkcie váhy súčasne aj ako obmedzovača preťaženia.
Vážiace kladnice
Obľúbené riešenie vstavanej váhy. Prakticky neznižuje výšku zdvihu. Presnosť váženia je zo všetkých variantov najvyššia – až 3000 dielikov. Jednoduchá montáž aj servis. Robustné prevedenie. Dodáva sa aj vo variante s tepelným štítom - pre odlievacie váhy. Napájanie buď cez káblový bubon z mačky alebo vstavaným akumulátorom a následne spojenie rádiomodemom.
Dvojitý rám mačky
Neznižuje výšku zdvihu. Presnosť váženia až 3000 dielikov. Pokiaľ sa nejedná o nový žeriav, potom toto riešenie vyžaduje pomerne rozsiahly zásah do konštrukcie mačky. Nevyžaduje káblový bubon. U niektorých typov žeriavov konštrukčne nie je možné vykonať.
Vážení na traverzie
Vstavanie snímačov sily priamo do telesa traverzy, alebo medzi traverzu a hák či kladnice. Presnosť váženia až 3000 dielikov. Konštrukčné prispôsobenie existujúcej traverzie. Možno teda vstavať váhu aj do starších traverz.
Váženie vyrovnávacích kladiek
Neznižuje výšku zdvihu. Presnosť váženia závisí od spôsobu lanovania - obvykle cca. 1000 dielikov. Nie je potrebný káblový bubon. Toto riešenie nie je citlivé na prípadné hrubé zaobchádzanie s kladnicou. Nutné vážiť vo výške, v ktorej bola váha nulovaná (vážia sa aj laná). Možnosť priameho pripojenia snímačov sily do zobrazovacieho veľkoplošného displeja umiestneného na mačke žeriava.

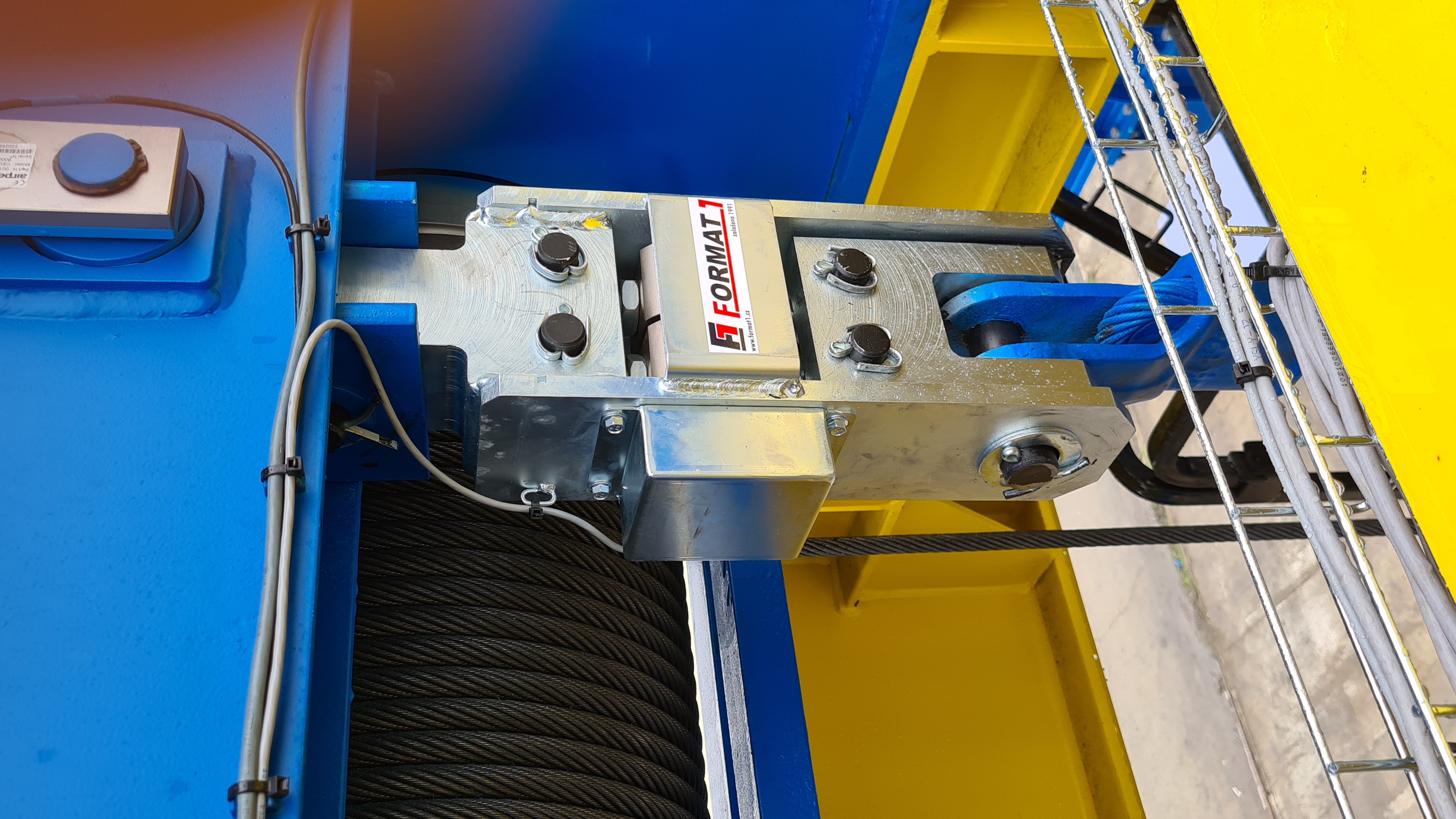

Váženie v pevnom závese lana
Jednoduché riešenie váhy. Vo väčšine prípadov však zníži výšku zdvihu. Presnosť váženia závisí od spôsobu lanovania - obvykle cca. 1000 dielikov. Nie je potrebný káblový bubon. Toto riešenie nie je citlivé na prípadné hrubé zaobchádzanie s kladnicou. Nutné vážiť vo výške, v ktorej sa váha nulovala (vážia sa aj laná). Možnosť priameho pripojenia snímačov sily do zobrazovacieho veľkoplošného displeja umiestneného na mačke žeriava. Váha v tomto prevedení býva citlivejšia na kývanie zaveseného bremena.
Vážení v telese ložiska lanového bubna
Jednoduché orientačné váženie. Presnosť váženia cca. 500 dielikov (závisí od spôsobu lanovania), vážiť sa musí vo výške zdvihu, v ktorej bola váha nulovaná (vážia sa aj laná). Neznižuje výšku zdvihu. Mechanicky veľmi odolné prevedenie, prakticky nezávislé od spôsobu práce so žeriavom. Vhodné na obmedzovače preťaženia. Jednoduchá výmena snímača sily.
Váhy na neštandardné žeriavy
Pokiaľ pre daný žeriav nevyhovie žiadna zo štandardných konštrukcií vstavanej váhy, vykonávame vstavanie váh na mieru pre daný žeriav. Konštrukcia je potom vykonaná na základe technickej prehliadky a merania existujúcej konštrukcie zdvíhadla.
Veľkoplošný displej na moste žeriavu
LED červeno svietiace displeje so znakmi veľkosti 100 mm alebo 200 mm. Kovové robustné prevedenie, vhodné aj do ťažkých prevádzok (zlievárne, kováčne a pod.). Možnosť doplnenia o žiaruvzdorné sklo (obvykle pre odlievacie žeriavy) či kovovú ochrannú mriežku proti odlietajúcim štiepkom (druhovacie žeriavy a pod.). Dátové výstupy RS232, RS485, USB, rádiomodem, Profibus, Ethernet.
Displej v kabíne žeriavnika
LED či LCD prevedenie, kovové, robustné, vhodné do priemyselných podmienok. Od jednoduchých typov so základnými funkciami (nulovanie, tárovanie) až po multifunkčné displeje s možnosťou zadávania zloženia vsádzok, tlače vážnych lístkov, komunikácií s počítačom, sčítanie hmotností podľa druhu suroviny a pod.. Ovládacie tlačidlá od typu fóliovej klávesnice až po robustné veľkoplošné tlačidlá pre prácu v rukaviciach.
Diaľkové ovládanie váhy
Rádiový diaľkový ovládač v jednoduchej forme kľúčenky alebo v robustnom prevedení pre ťažké prevádzky. Ovládače rôznych typov od jednoduchých dvojtlačítkových (nula, tara) až po mobilné LCD displeje s fóliovou klávesnicou, flash pamäťou ("fleškou"), možnosťou zadania dát, komunikáciou s PC a pod.
Prenos dát do počítača vo velíne
Prenos dát z váhy na žeriave do počítača. Môže byť v prevedení: - offline, kedy v jednotke v kabíne je vložený USB flash disk, na ktorý sa ukladajú navážené hmotnosti, dátum a čas váženia, zadané parametre a pod. - online, kedy váha na žeriave je trvalo spojená rádiomodemom s počítačom vo velíne. Môžu sa odosielať ako dáta z počítača do žeriava (vsádzacie žeriavy a pod.), tak dáta z váhy do počítača (tlač vážnych lístkov, ukladanie dát do tabuliek Excel a pod.).
Spracovanie vážnych dát na počítači
Programové spracovanie vážnych dát podľa požiadavky zákazníka. Evidencia vážnych lístkov, tlač vážnych lístkov, pre zlievárne zostavovanie vsádzky na počítači a následné prenesenie do kabíny žeriavnika. Možnosť komunikácie s viacerými váhami (plošinová, žeriavová), napojenie do jedného spoločného systému.
