anemometer PA555

Dostupnosť:Na dopyt
Výrobca:Format 1

Anemometer je určený pre použitie v priemyselných podmienkach. Je vhodný ako anemometer na žeriavy (na vonkajšie žeriavy), ako merač vetra na budovách a pod. Ide o merač rýchlosti vetra 0-30 m / s (0-108 km / h). Ľahko pripevniteľný na akúkoľvek konzolu pomocou skrutky. Nízke percento poruchovosti sa dosiahne tým, že poveternostným vplyvom je vystavené len niekoľko najnutnejších komponentov, všetka elektronika je umiestnená mimo meraciu časť (v rozvádzači).

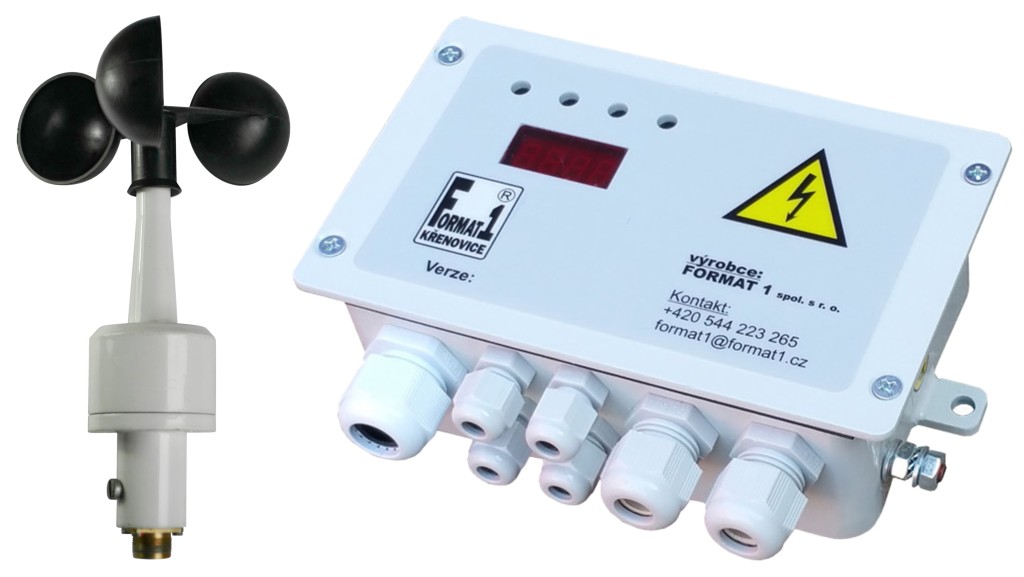

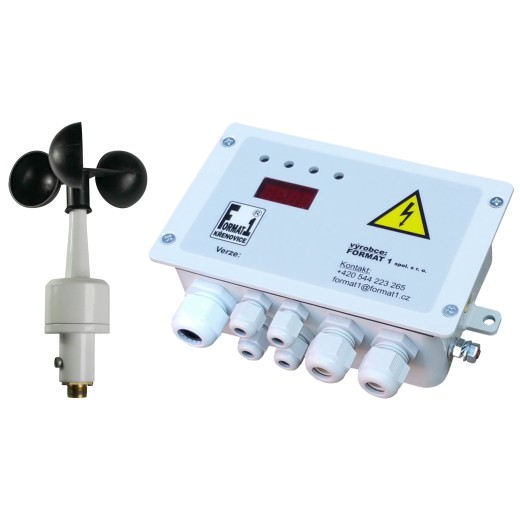

Pozostáva z troch dielov:

  • meracia vrtuľka (kombinácia kov - plast),
  • kábel dĺžky 20 ms konektorom,
  • vyhodnocovacia jednotka - sníma signál z meracej vrtuľky. Meria rýchosť vetra až do 30 m / s.


ZÁKLADNÉ PARAMETRE:
Merací rozsah: 1-30 m / s.
Napájanie: voliteľne 10-30VDC, 24VAC, 42VAC, 48VAC, 230VAC.
3 nezávislá výstupné relé s kontaktmi 250VAC / 0,5A, voliteľné NC / NO.
Nastavenie pomocou 4 tlačidiel a 10mm LED displeja.
Indikácia aktivácia relé LED diódami.
Nastaviteľná hysterézia spínania relé.
Pre vnútorné i vonkajšie podmienky.
Mechanické prevedenie: kovová robustná skrinka cca. 170 × 104 × 58 mm.
Vstupy: vrtuľka anemometer.
Teplotný rozsah: -20 až 60 stupňov.
Elektrické krytie: IP54. Zabudovaná prepäťová chrana tr. D.
Vyhodnocovacia jednotka je pre externú montáž.

POPIS FUNKCIE:
Mikroprocesorom riadená jednotka, ktorá prostredníctvom signálu z vrtuľky trvalo vyhodnocuje aktuálnu rýchlosť vetra.
Zobrazenie vm / s.
Vstavaná digitálna filtrácia pokrytie vetra.
Nastavenie režimu spínania relé spínanie-rozpínanie (nc / no) kanálov, hysterézia spínania.
3 úplne nezávisle nastaviteľné výstupné relé (zvyčajne 80, 100, 125% max. Povolenej rýchlosti vetra).
Pri prekročení niektorej z medzí zopne (rozopne) zodpovedajúci releový výstup a zodpovedajúce LED na čelnom paneli jednotky.

VNÚTORNÉ USPORIADANIE:

  • Priechodka PG7 pre káble od snímača sily,
  • 2x Priechodky PG11 a 1x priechodka PG16 pre káble od relé, napájacieho napätia,
  • 2 montážne otvory priemeru 6,5 mm,
  • gumové tesnenie veka krabice,
  • WAGO svorky pre jednoduché pripojenie vodičov, prierez max. 2,5 mm,
  • 4 ovládacie mikrotlačítka a malý displej pre jednoduché nastavovanie parametrov,
  • kovová robustná krabička vhodná do ťažkých prevádzok,
  • zemniaca svorka.
TYPY ZOBRAZOVACÍCH JEDNOTIEK
  • OP4V3 - základný model vyhodnotenie rýchlosti vetra bez dohľadu obsluhy.
  • OP4V3-D - umožňuje čítanie rýchlosti vetra na displeji.
  • OP4V3-DT - priehľadný displej a tlačidlá umiestnené mimo veka umožňujú všetky nastavenia bez nutnosti krycieho veka.
  • OP4V3-DL a OP4V3-DLT - veľké LED umožňujú optickú signalizáciu dosiahnutie 1., 2., 3. úrovne rýchlosti vetra. K dispozícii je 1 výstupné relé (dosiahnutie kritickej hranice rýchlosti vetra a napr. Odpojenie celého stroja).
