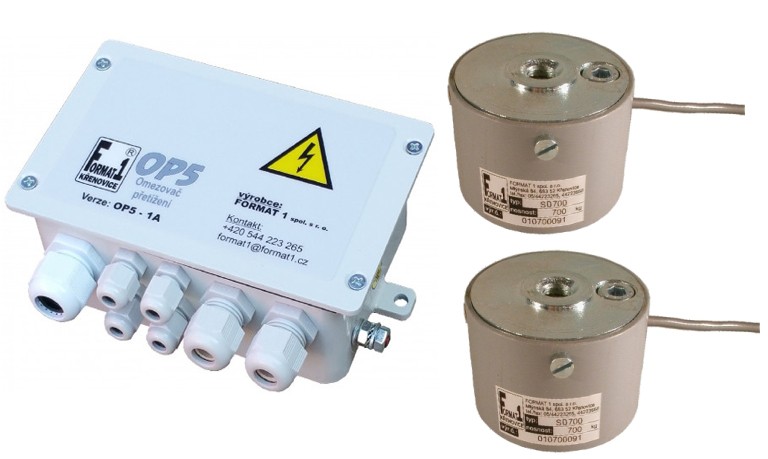

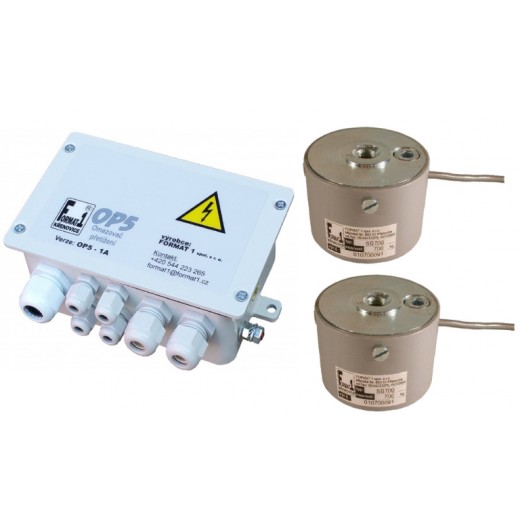

OP5+2SD - Obmedzovač preťaženia pre výťahové kabíny s 2 snímačmi do závesu - SADA
| Dostupnosť: | Skladom |
| Výrobca: | Format 1 |
Vyhodnocovacie jednotky radu OP5 sú určené pre obmedzovače preťaženia výťahovej kabíny.
Sú určené pre spojenie so snímačom sily radu SD či SV a ďalšími nami vyrábanými a dodávanými systémami na obmedzenie preťaženia žeriava.
Snímače radu SD sa inštalujú pod podlahu kabíny alebo do závesu lán. Snímače radu SV sú určené na inštaláciu na laná kabíny.
ZÁKLADNÉ PARAMETRE:
Voliteľné napájanie: DC: 12VDC, 10-40VDC, AC: 24VAC, 32VAC, 36VAC, 42VAC, 48 VAC, 230VAC
Výstupy: 3 samostatné reléové kontakty 250VAC/1A, nastaviteľné ako nc / no
Vstupy: 1x tenzometrický vstup od snímača sily
1x kontaktný vstup pre dočasnú blokáciu funkcie OP5 počas jazdy výťahu
Prevedenie: Kovová robustná skrinka cca 120x80x80 mm
Pre vnútorné aj vonkajšie podmienky
Ochrana: tr. D na napájacom vstupe
Teplotný rozsah: -20 až 60 stupňov C
POPIS FUNKCIE:
Mikroprocesorom riadené elektrické zariadenie, ktoré prostredníctvom tenzometrického čidla trvalo vyhodnocuje zaťaženie na zdvíhacom zariadení.
Preťažovák sa skladá vždy z 2 dielov: snímača sily a vyhodnocovacej elektroniky Táto koncepcia umožňuje pohodlné nastavovanie parametrov a kalibráciu obmedzovača.
Na kalibráciu postačí ľubovoľné bremeno o známej hmotnosti, ktorá je aspoň 20% max. nosnosti kabíny
Kalibrácia priamo v jednotkách hmotnosti (t, kg)
Vstavaná (vypínateľná) digitálna filtrácia umožňuje potlačenie aktivácie výstupného relé OP5 pri dynamickom ráze vznikajúcom pri pohybe lísi v kabíne výťahu.
Nastavenie režimu spínania relé spínacie-rozpínacie (nc/no) kanálov, hysterézia spínania
Možnosť pripojenia externého spínača pre dočasnú blokáciu OP5.
3 úplne nezávisle nastaviteľné výstupné relé (obvykle zaťažená kabína, plná kabína a preťažená kabína
-Pri prekročení niektorej z medzí zopne (rozopne) zodpovedajúci releový výstup, ktorý sa zapojí do obvodu pomocného relé stýkača zdvihu pre smer hore.
Možnosť nastavenia dielika merania hmotnosti.

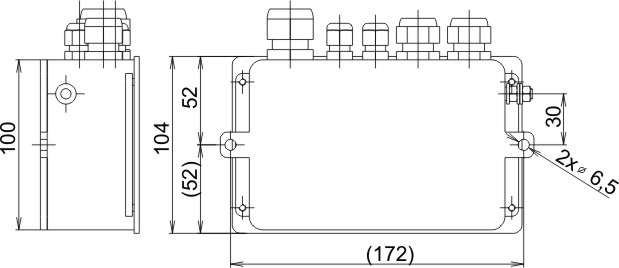

VNÚTORNÉ USPORIADANIE:
4x priechodka PG7 pre káble od snímačov sily
2x priechodka PG11 a 1x priechodka PG16 pre káble od relé, napájacieho napätia a vstupu
2 montážne otvory priemeru 6,5mm
gumové tesnenie veka krabice
WAGO svorky pre ľahké pripojenie vodičov, prierez max. 2,5mm2
4 ovládacie mikrotlačidlá a malý displej pre jednoduché nastavovanie parametrov OP5
kovová robustná krabička vhodná do ťažkých prevádzok
zemniaca svorka
