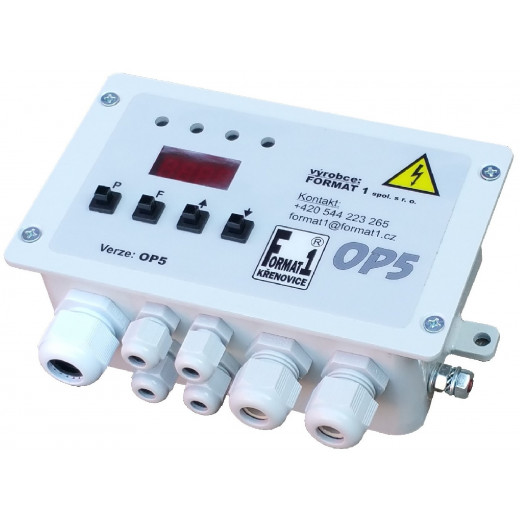

Obmedzovač preťaženia OP5-2A-DLT pre mostové žeriavy či kladkostroja, s 2 zdvihmi na jednej mačke

Dostupnosť:Na dopyt
Výrobca:Format 1

Vyhodnocovacia jednotka OP5-1A je určená pre mostové žeriavy, portálové žeriavy, kladkostroje, jednonosníkové žeriavy, dvojnosníkové žeriavy s jedným zdvihom, ako preťažovacia poistka.

Možno pripojiť k akémukoľvek tenzometrickému snímaču sily radu SL (snímač na lano), LB (vážiace teleso ložiská lanového bubna), VK (vážiaci vyrovnávaciu kladku), či iným snímačom, s výstupným signálom cca. 2mV / V a napájaním 5VDC.

ZÁKLADNÉ PARAMETRE:
- Napájanie OP5: voliteľne 10-30VDC, 24VAC, 42VAC, 48VAC, 230VAC
- 3 nezávislé výstupné relé s kontaktmi 250VAC / 0,5A, voliteľné NC / NO
- Nastavenie a kalibrácia pomocou 4 tlačidiel a 10 mm LED displeje
- Indikácia aktivácia relé LED diódami
- Nastaviteľná stabilizácia dynamického rázu pri zdvíhaní bremena
- Nastaviteľná hysterézia spínania relé
- Veľmi robustné kovové vyhotovenie
- Pre vnútorné i vonkajšie podmienky
- Mechanické vyhotovenie: Kovová robustná skrinka cca. 170x104x58 mm
- Vstupy: 1x tenzometrický vstup od snímača sily
1x kontaktný vstup pre dočasnú blokáciu funkcie OP5 (pri revíznej skúške pod.)
- Teplotný rozsah: -20 až 60 stupňov C

POPIS FUNKCIE:
Mikroprocesorom riadená preťažovacia poistka, ktorá prostredníctvom tenzometrického čidla trvalo vyhodnocuje zaťaženie na zdvíhacom zariadení.
Preťažovák sa skladá vždy z 2 dielov: snímače sily a vyhodnocovacej elektroniky. Táto koncepcia umožňuje pohodlné nastavovanie parametrov a kalibráciu obmedzovača.
Pre kalibráciu preťažovacej poistky postačí ľubovoľné bremeno o známej hmotnosti, ktorá je aspoň 20% max. Nosnosť zdvíhacieho zariadenia
Kalibrácia priamo v jednotkách hmotnosti (t, kg)
Vstavaná (vypínateľná) digitálna filtrácia umožňuje potlačenie aktivácie výstupného relé OP5 pri dynamickom rázu vznikajúcim pri zdvihu zaťaženia ( "trhnutie").
Nastavenie režimu spínania relé spínacie-rozpínanie (nc / no) kanálov, hysterézia spínania
Možnosť pripojenia externého spínača pre dočasnú blokáciu OP5 (napr. Pre statické skúšky zdvíhacieho zariadenia).
3 úplne nezávisle nastaviteľné výstupné relé (zvyčajne 100, 115, 125% nosnosti zdvíhacieho zariadenia)
Pri prekročení niektorej z medzí zopne (rozopne) zodpovedajúci releový výstup, ktorý sa zapojí do obvodu pomocného relé stýkače zdvihu pre smer nahor.
Možnosť nastavenia dielika meranie hmotnosti.

VNÚTORNÉ USPORIADANIE:
Priechodka PG7 pre káble od snímača sily
2x Priechodky PG11 a 1x priechodka PG16 pre káble od relé, napájacieho napätia a vstupu
2 montážne otvory priemeru 6,5mm
gumové tesnenie veka krabice
WAGO svorky pre jednoduché pripojenie vodičov, prierez max. 2,5mm2
4 ovládacie mikrotlačítka a malý displej pre jednoduché nastavovanie parametrov OP5
kovová robustná krabička vhodná do ťažkých prevádzok
zemniaca svorka
